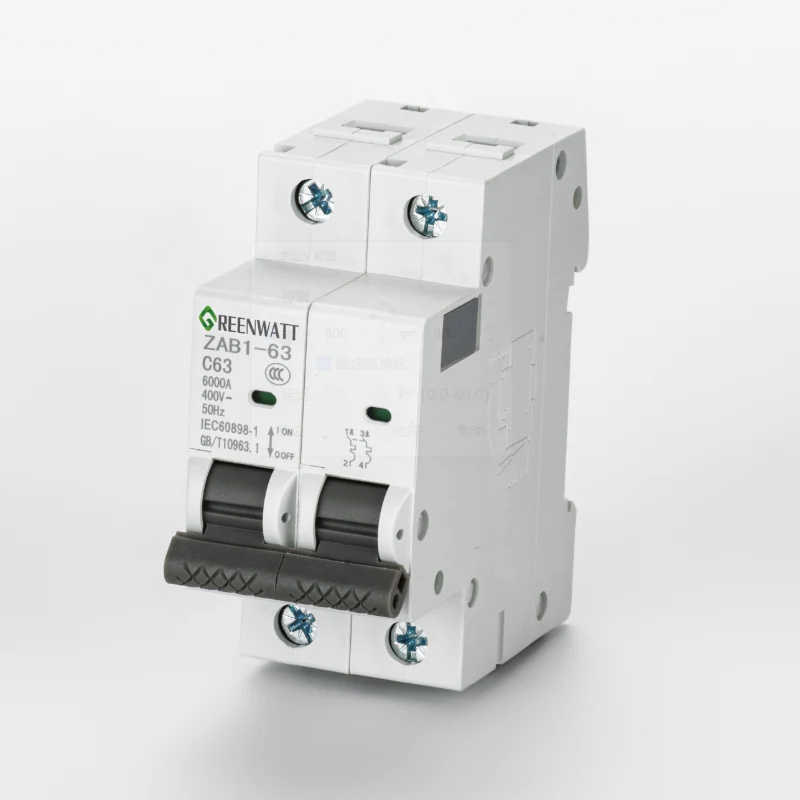

2P 500V 63A DC miniatuurstroomonderbreker

De 2P 500V 63A DC miniatuurstroomonderbreker MCB van de GREENWATT-leverancier is een product gemaakt voor het beschermen van DC500V-circuits. Hij heeft 2 polen en biedt dus een dubbelpolige bescherming voor uw DC-systeem. Dit is belangrijk omdat DC-circuits beide polen moeten loskoppelen om de veiligheid te garanderen. De nominale stroom bedraagt ​​63A, wat geschikt is voor de meeste kleine tot middelgrote gelijkstroombelastingen, zoals kleinschalige zonne-energiesystemen of industriële apparaten met gelijkstroomvoeding.

Deze ZAB1Z-63 2P 500V 63A DC miniatuurstroomonderbreker heeft verschillende belangrijke kenmerken. Ten eerste heeft het een overbelastingsbeveiliging. Als de stroom in het circuit de 63A overschrijdt, schakelt de MCB automatisch uit. Dit stopt de stroom en voorkomt dat de draden of apparatuur oververhit raken. Ten tweede heeft het een kortsluitbeveiliging. Wanneer er kortsluiting optreedt (zoals wanneer een draad een andere draad raakt), zal de MCB de stroom snel uitschakelen. Dit voorkomt brand of schade aan dure apparatuur.

Productpositionering en toepassingsscenario's

De 2P 500V 63A DC miniatuurstroomonderbreker wordt voornamelijk gebruikt voor de beveiliging van DC-circuits onder 500V. Veel voorkomende toepassingen zijn onder meer:

Kleine en middelgrote fotovoltaïsche systemen

Beveiliging aan gelijkstroomzijde van energieopslagbatterijpakketten

Communicatie-energiesystemen

Industriële DC-besturingssystemen

DC-verdeelkasten

Dubbele systemen verschillen van AC-systemen; bij het loskoppelen moeten zowel de positieve als de negatieve aansluitingen gelijktijdig worden losgekoppeld om voortdurende vonkontlading te voorkomen. Daarom gebruikt deze 2P 500V 63A DC miniatuurstroomonderbreker een bipolaire synchrone breekstructuur om te voldoen aan de veiligheidseisen van DC-systemen.

Kernfunctiebeschrijving

1. Bescherming tegen overbelasting

Wanneer de lijnstroom de nominale waarde van 63A overschrijdt, wordt het interne thermische uitschakelmechanisme geactiveerd, waardoor de stroomonderbreker automatisch uitschakelt, waardoor wordt voorkomen dat langdurige overstroom oververhitting van de geleider of schade aan de apparatuur veroorzaakt.

2. Kortsluitbeveiliging

In geval van kortsluiting zal het magnetische uitschakelsysteem snel reageren, waardoor het circuit onmiddellijk wordt afgesloten, waardoor het risico op vonkontladingen wordt verminderd en stroomafwaartse apparatuur wordt beschermd.

3. Bipolaire synchrone ontkoppeling

Het loskoppelen van slechts één pool in een DC-systeem kan nog steeds een veiligheidsrisico vormen. De GreenWatt 2P 500V 63A DC miniatuurstroomonderbreker maakt gebruik van een bipolaire structuur om ervoor te zorgen dat zowel de positieve als de negatieve polen tegelijkertijd worden losgekoppeld.

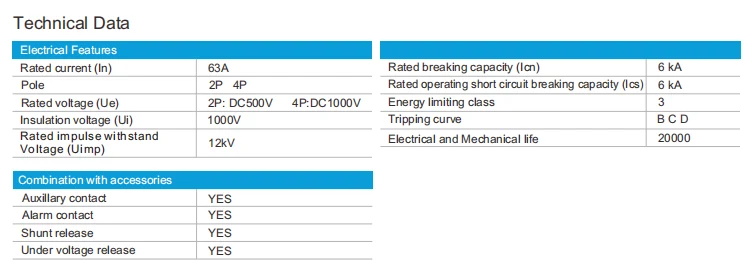

Technische gegevens

Structurele en materiële voordelen

Vlamvertragend behuizingsontwerp

De behuizing is gemaakt van vlamvertragend technisch plastic materiaal, dat niet gemakkelijk vervormt in omgevingen met hoge temperaturen, waardoor het risico op brand wordt verminderd.

T2 koperen geleidende componenten

De interne geleidende componenten zijn gemaakt van T2-koper, dat een stabiele geleidbaarheid heeft, een goede controle heeft over de temperatuurstijging en niet gemakkelijk oververhit raakt tijdens langdurig gebruik.

Compact ontwerp

Klein formaat, geïnstalleerd op een standaard DIN-rail, bespaart interne ruimte in de verdeelkast, geschikt voor projecten met beperkte ruimte.

Installatie- en gebruiksinstructies

Installatiemethode: standaard DIN-railinstallatie

Aanbevolen installatieomgeving: Binnen of in een waterdichte verdeelkast

Aanbevolen voor gebruik met speciale DC-klemmenblokken

Voor gebruik buitenshuis is een regen- en stofdichte behuizing vereist.

Veelgestelde vragen

Vraag 1: Kan deze stroomonderbreker worden gebruikt in fotovoltaïsche systemen?

Ja, het wordt vaak gebruikt in kleine fotovoltaïsche arrays of energieopslagsystemen in DC 500V-systemen.

Vraag 2: Is dubbelpolige ontkoppeling verplicht?

Het wordt aanbevolen om in DC-systemen een dubbelpolige stroomonderbreker te gebruiken om ervoor te zorgen dat de positieve en negatieve polen tegelijkertijd worden losgekoppeld, wat de veiligheid verbetert.

Vraag 3: Kan het apparaat gedurende langere perioden op volle belasting werken?

Het wordt aanbevolen om een ​​geschikt model binnen het nominale stroombereik te selecteren om langdurige werking bij volledige belasting te voorkomen en de levensduur te garanderen.

Vraag 4: Ondersteunt u bulkaankopen?

Bulkbestellingen worden ondersteund. Neem contact op met GreenWatt voor een offerte en leveringsinformatie.
