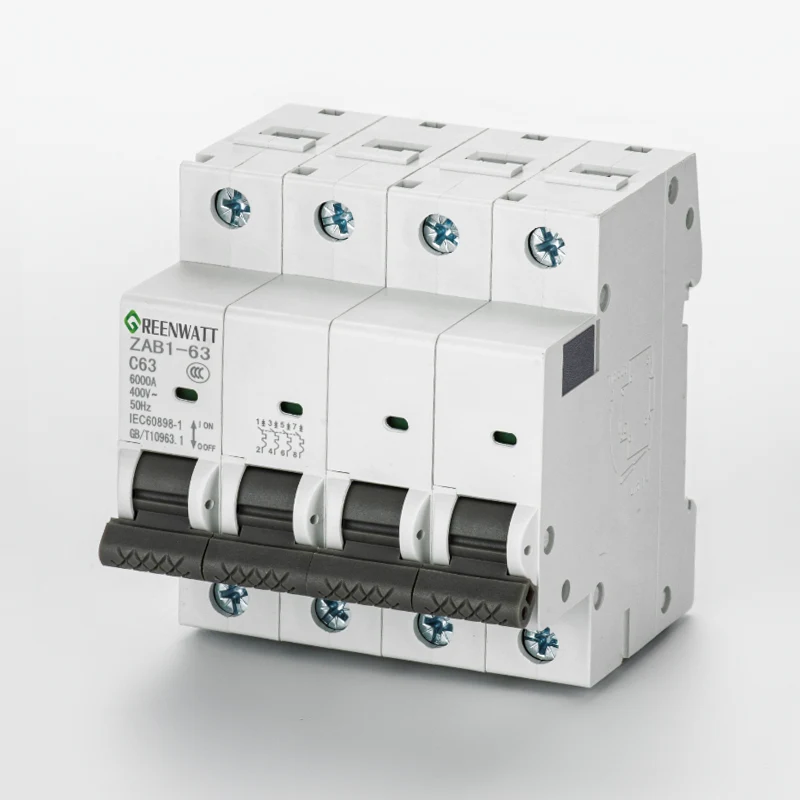

4P DC1000V 40A 6KA DC miniatuurstroomonderbreker

GREENWATT is gespecialiseerd in de productie van 4P DC1000V 40A 6KA DC miniatuurstroomonderbrekers, speciaal ontworpen voor fotovoltaïsche (PV) zonne-energiesystemen en hoogspannings-DC-stroomdistributieomgevingen. Dit product heeft een nominale spanning van 1000 V DC, een nominale stroom van 40 A en een kortsluitvermogen van 6 KA. Door de 4P-structuur te combineren met serie- en parallelle verbindingen tussen de elektroden, wordt effectief de boogdovende uitdaging van DC-circuits zonder natuurlijke nuldoorgangspunten aangepakt, waardoor betrouwbare kortsluiting- en overbelastingsbeveiliging wordt geboden voor uw DC-apparatuur, omvormers en energieopslagkasten.

Overzicht productkerntechnologie

In moderne DC-stroomdistributiesystemen stellen de toenemende spanningsniveaus hogere eisen aan de boogdovende capaciteiten van stroomonderbrekers. De 4P DC1000V 40A 6KA DC miniatuurstroomonderbreker heeft een modulair ontwerp, waardoor flexibele bedradingsconfiguraties mogelijk zijn dankzij de 4-polige (4P) fysieke structuur.

Toepassingslogica in 1000V DC-systemen

Omdat gelijkstroom geen natuurlijk nuldoorgangspunt heeft zoals wisselstroom, is het onderbreken van hoogspannings-gelijkstroombogen uiterst moeilijk. Deze GREENWATT-stroomonderbreker raadt het gebruik van 2P-series of specifieke parallelle bedradingsconfiguraties aan. Door twee of meer polen van de 4P-stroomonderbreker in serie te gebruiken, kan de elektrische speling van de boogdovende kamer worden vergroot, waardoor een veilige onderbreking onder een hoogspanning van 1000 V DC wordt bereikt. Deze configuratie wordt veel gebruikt in middelgrote energieopslagsystemen en hoogspannings-DC-verdeelkasten.

Dubbele bescherming tegen overbelasting en kortsluiting

Overbelastingsbeveiliging: Wanneer de circuitstroom gedurende langere tijd de nominale 40A overschrijdt, zal het interne thermische element uitschakeling veroorzaken.

Kortsluitbeveiliging: de 4P DC1000V 40A 6KA DC miniatuurstroomonderbreker heeft een breekvermogen van 6KA, wat betekent dat hij de fysieke link snel kan verbreken wanneer hij wordt geconfronteerd met een enorme onmiddellijke kortsluitstroom, waardoor wordt voorkomen dat kabels en omvormers worden beschadigd door hoge temperaturen.

bedradingsschema:

Bedradingsschema en installatiehandleiding

1000V 2P configuratieprincipe

Om de veiligheid in 1000V-hoogspanningsomgevingen te garanderen, herconfigureren gebruikers doorgaans de 4P DC1000V 40A 6KA DC miniatuurstroomonderbreker. Twee polen zijn bijvoorbeeld in serie geschakeld als de positieve pool, en de andere twee zijn in serie geschakeld als de negatieve pool. Deze methode maakt gebruik van de ruime ruimte van de 4P-unit, waardoor het algehele isolatieniveau wordt verbeterd en een robuuste werking in 1000V DC-omgevingen wordt gegarandeerd.

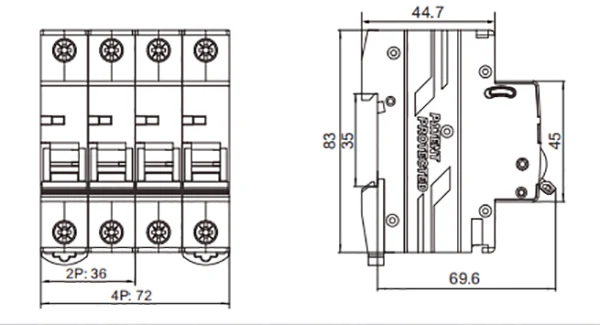

Fysiek ontwerp en installatie

Compacte lay-out: Zelfs met de 4P-structuur heeft GREENWATT de afmetingen geoptimaliseerd, waardoor het ruimtebeslag in de verdeelkast wordt verminderd.

Standaard railmontage: compatibel met standaard 35 mm DIN-rail; installatie vereist eenvoudigweg het vastklikken en vastdraaien van de aansluitingen.

Veelgestelde vragen

Vraag: Kan een 4P-stroomonderbreker worden aangesloten op een 1000V-systeem met alleen 2P-klemmen?

Antwoord: Het wordt niet aanbevolen. Voor een 4P DC1000V 40A 6KA DC miniatuurstroomonderbreker wordt, om een ​​veilige boogdovende spanning van 1000V te bereiken, de spanningsbelasting meestal gedeeld door de klemmen in serie aan te sluiten. Raadpleeg het specifieke bedradingsschema voor de bediening.

Vraag: Is een uitschakelvermogen van 6KA voldoende voor een fotovoltaïsch systeem?

A: In de meeste residentiële en middelgrote commerciële en industriële fotovoltaïsche systemen is een kortsluitbreekvermogen van 6KA voldoende om het verwachte kortsluitstroomniveau te dekken en stroomafwaarts gevoelige apparatuur effectief te beschermen.

Vraag: Ondersteunt dit product OEM of maatwerk?

EEN: Ja. Naast de standaard 4P 1000V 40A 6KA DC miniatuurstroomonderbreker, kan GREENWATT ook oplossingen op maat leveren volgens uw technische vereisten.
