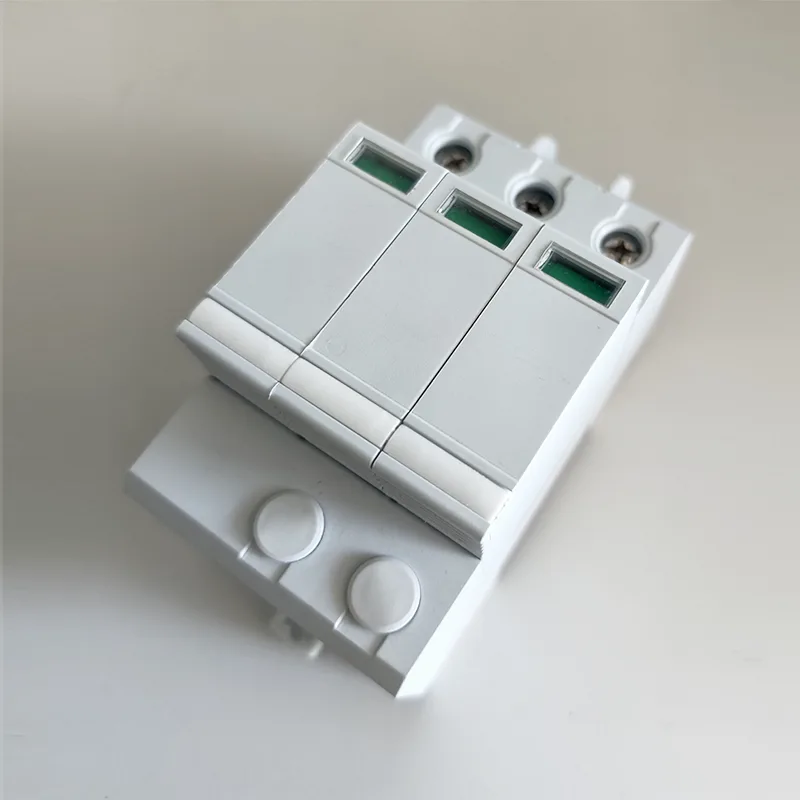

T2 DC1000V overspanningsbeveiliging apparaat SPD

Gedetailleerde introductie en voordelen: De T2 DC1000V overspanningsbeveiliging SPD van GREENWATT-leverancier is een Type 2 overspanningsbeveiliging ontworpen voor hoogspannings-DC-systemen. Deze systemen, zoals 1000V PV-parken of grote energieopslagstations, worden geconfronteerd met unieke risico's: een hogere spanning betekent dat zelfs kleine spanningspieken meer schade kunnen veroorzaken, en dat de apparatuur (zoals 1000V-omvormers) vaak duurder is om te vervangen. In dit EPD worden deze risico's rechtstreeks aangepakt.

Het heeft een maximale continue bedrijfsspanning van DC1000V, wat overeenkomt met de normale spanning van hoogspannings-DC-circuits. Wanneer zich een piek voordoet – hetzij door een blikseminslag op afstand of door een plotselinge verandering van de belasting in het elektriciteitsnet – wordt deze binnen 25 nanoseconden geactiveerd. Het beperkt de spanningspiek tot een veilig niveau (onder 2500 V voor een piek van 10 kA), waardoor wordt voorkomen dat deze naar aangesloten apparatuur gaat.

Technische gegevens

Analyse van technische voordelen

1. Snelle-reactiemechanisme

In het geval van blikseminslag of nettransiënten kan de GreenWatt T2 DC1000V overspanningsbeveiliging SPD de beveiliging binnen 25 nanoseconden activeren, waardoor de overspanning snel wordt beperkt en de geleiding ervan naar de omvormer of het batterijsysteem wordt voorkomen.

2. Stabiele spanningsklemmogelijkheid

Bij een piekstroom van 10 kA kan de overspanning onder de 2500 V worden geregeld, waardoor het risico op doorbraak van de isolatie effectief wordt verminderd.

3. Aanpassingsvermogen aan hoogspanningssysteemstructuren

Vergeleken met 600V- of 800V-systemen stellen 1000V-systemen hogere eisen aan het vermogen om piekspanningen te weerstaan. Het structurele ontwerp van dit product verbetert de isolatie- en warmteafvoercapaciteiten, waardoor het geschikt is voor langdurig gebruik in hoogspanningsomgevingen.

4. Modulair ontwerp

Ondersteunt DIN-railmontage, waardoor snelle implementatie en vervanging binnen DC-kasten of fotovoltaïsche combinerboxen mogelijk wordt.

Vraag en antwoord

1. Wat is T1-SPD?

T1 SPD (Type 1 Surge Protective Device) is het primaire overspanningsbeveiligingsapparaat voor grote, onregelmatige spanningspieken (voornamelijk als gevolg van directe blikseminslag of grote storingen in het elektriciteitsnet).

T1: Type I geteste SPD's geëvalueerd met behulp van nominale ontlaadstroom In, 1,2/50 μs impulsspanning en maximale impulsstroom Iimp. Geïnstalleerd op systeemingangspunten (bijvoorbeeld hoofdverdeelpanelen), blokkeert het extreme spanningspieken voordat deze interne circuits binnendringen en kan het geen kleine, hoogfrequente spanningspieken verwerken.

2. Wat is T2-SPD? Hoe verschilt dit van T1 SPD?

T2 SPD (Type 2 Surge Protective Device) is een secundair beveiligingsapparaat voor kleine, veel voorkomende spanningspieken (bijvoorbeeld indirecte blikseminslag of variaties in de netbelasting).

T2: Klasse II SPD getest met nominale ontlaadstroom In, 1,2/50 μs stootspanning en maximale ontlaadstroom Imax. Het beperkt restspanningen tot veilige spanningsniveaus en beschermt gevoelige apparatuur (bijvoorbeeld omvormers).

3. Zijn T1 SPD en T2 SPD verwisselbaar?

Nee. Als u de T2 SPD in de inkomende kast (T1-positie) installeert, riskeert u storingen vanwege de lage capaciteit die grote stroompieken kan verwerken. Omgekeerd slaagt het installeren van T1 SPD aan het belastingseinde (T2-positie) er niet in om kleine stroompieken tot veilige niveaus te verminderen, waardoor gevoelige apparatuur (bijv. BMS) mogelijk wordt beschadigd. Hun ontwerpfilosofieën en functionele rollen verschillen fundamenteel, waardoor uitwisselbaarheid onmogelijk is.
